相關知識
高性能機制砂的生產要求
2023-02-22 13:42
高性能混凝土是在普通混凝土的傳統組分中摻入化學外加劑及礦物外加劑用常規混凝土生產工藝配制的混凝土，具有低的水膠比；新拌混凝土具有良好的流變性特性，不離析，不泌水，甚至可達自流密實的程度，在硬化過程中體積穩定，水化熱少，溫升低，冷卻時溫度收縮及干燥收縮小；硬化混凝土具有致密結構，高的抗滲性、抗凍融、抗碳化及化學侵蝕能力，從而具有良好的耐久性。
高性能混凝土在材料組成上與普通混凝土有所不同，因此在施工工藝上有其特殊的要求。高性能混凝土生產和施工前需要做好準備工作，包括對施工和監理部門進行高性能混凝土關鍵工序施工的培訓；針對設計要求、施工工藝和施工環境等因素，制定施工質量控制與保證措施，尤其對混凝土養護措施應嚴格詳細；建立施工質量檢驗制度，加強對施工過程每道工序的檢驗。
對于高性能機制砂混凝土而言，機制砂的質量對其性能的影響非常大。
機制砂的生產及要求
（1）按巖石的特性、儲量及分布情況確定制砂場。首先由施工單位提出推舉意見，經技術咨詢部門現場取樣，檢測巖石的抗壓強度、巖性和SO3含量，分析測試合格后，經業主和監理同意后方能確定石料場和制砂場。對于覆蓋土層較厚、夾層含泥較多、母巖強度低以及巖石分層成片狀等質量差的礦山應避免就地建場。應使用潔凈、質地硬質、無軟弱顆粒及風化石的石灰巖、白云巖、花崗巖和玄武巖等巖石生產機制砂，嚴禁使用泥巖、頁巖、板巖等水成巖類母巖或砂巖生產機制砂。
（2）待石料場確定后，開采中應清除表面覆蓋土層或軟弱風化層，巖石開采破碎度要好，以符合機制砂的喂料要求。
（3）制砂機安裝應離采石場爆破區150m～200m以外，確保開采與制砂作業的安全。
（4）進料口必須設置振動給料機，以防止大量的泥塊與軟弱巖石同時進入破碎機。
（5）制砂生產過程必須經過三級破碎，一級粗破采用顎式破碎機，二級破碎采用反擊式破碎機或者圓錐破碎機，三級破碎采用制砂整形的沖擊式破碎機。
（6）一級粗破后的5mm以下的顆粒不能進入二級破碎的料倉，必須經過振動篩除去。
（7）制砂中用的成砂振動篩的更大篩孔直徑為4mm，并且應根據在制砂過程中的磨損以及機制砂質量的變動情況，及時進行更換。
（8）制砂中機制砂的石粉含量必須進行控制，目前的方法有水洗除粉法（用洗砂機）和旋風分離法。由于旋風分離法制得的機制砂石粉含量較低且需水量少等優點，采用較多。
（9）加工好的機制砂在連續10次(每小時抽樣1次)抽樣檢測，至少有9次的細度模數與10次抽樣的細度模數平均值相差不大于0.2。

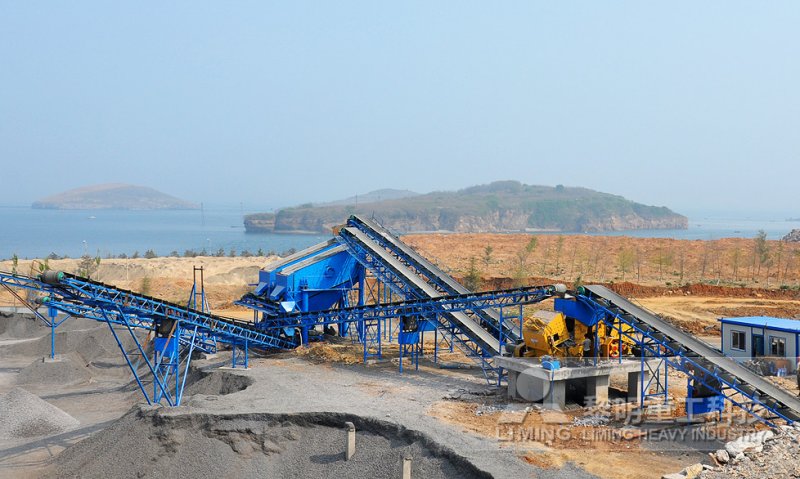

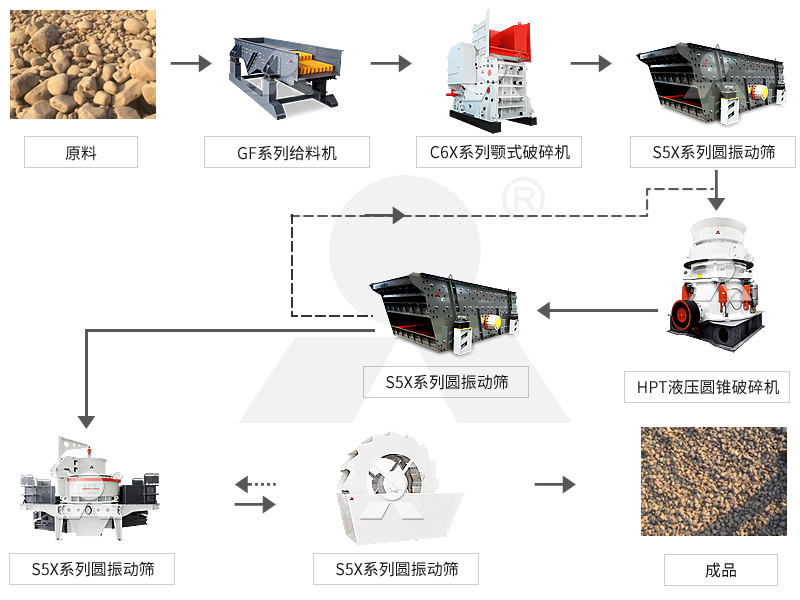

（10）以下是機制砂生產工藝流程圖和建議采用的大型組合式機制砂生產設備。
↑ 上一篇：圓錐破碎機破碎物料的方法理論
↓ 下一篇：建筑垃圾的組成成分以及如何分類
