彈簧標準尺寸規格表
2021-05-24 10:09
彈簧標準化工作始于60年代初期，至今已40多年歷史，已經形成了較為完善的標準體系，模具彈簧主要用于沖壓模、金屬壓鑄模、塑料注射模以及結構精密的機械設備等。模具彈簧主要選用50CrVA。它具有安裝體積小、彈性好、剛度大、精密度高、制作材料呈矩形及表面分色噴涂（鍍），外表美觀等特點。質量分等：
JB/T 58700－2000 彈簧 產品質量分等 總則；
JB/T 58701－2000 小型圓柱螺旋彈簧 產品質量分等；
JB/T 58702－2000 圓柱螺旋彈簧 產品質量分等；
JB/T 7944－2000 圓柱螺旋彈簧 抽樣檢查。
彈簧的形式分為A型和B型兩種，材料彈簧材料直徑為0.16~0.45mm，并規定使用GB4357中B組鋼絲或YB(T)11中B組鋼絲。采用YB(T)11中B組鋼絲時，需在標記中注明代號“S”。向彈簧的旋向規定為右旋。如需左旋應在標記中注明“左”。

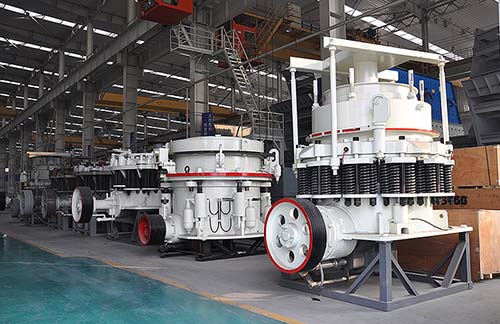

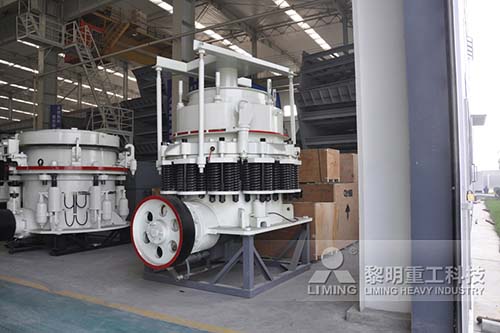

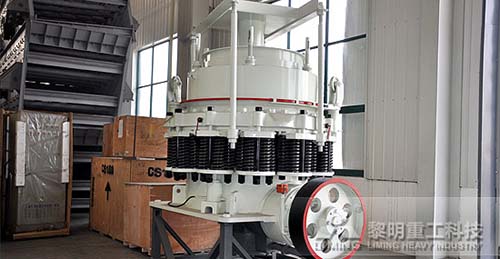

關于應用到彈簧材質的機械設備，我們有一種PY彈簧圓錐破碎機：
PY彈簧圓錐破碎機適于破碎堅硬與中硬礦石和巖石，其中破碎腔型由礦石用途決定，標準型適用于中碎，中型適用于細碎，短頭型適用于超細碎。品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。具有破碎比大、產品力度均勻、耐磨件消耗少、效率好的特點。
這款設備采用干油或者水兩種密封方式，使灰塵雜質無法進人機體內，從而了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。動錐連續轉動，物料的破碎與卸料過程交替連續進行，生產率高。物料在兩錐體間受到擠壓、彎曲和剪切作用，破碎容易，動力消耗低。
彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。進料口尺寸不大，能夠處理的都是經過初次破碎的物料，也就是顎式破碎機加工之后的設備。
PY彈簧圓錐破碎機技術參數表格：
| 型號 | 動錐直徑 （mm） |
進料口尺寸 （mm） |
進料邊長 （mm） |
出料口調節范圍 （mm） |
處理能力 （t/h） |
功率 （kw） |
偏心軸轉速 （r/min） |
重量（含電機） （t） |
外形尺寸（長×寬×高） （mm） |
| PYB600 | Φ600 | 75 | 65 | 12-15 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 40 | 35 | 3-13 | 12-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 135 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 70 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 50 | 50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 170 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 115 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 60 | 50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 250 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 215 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 100 | 85 | 5-13 | 75-230 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 350 | 300 | 30-60 | 590-1000 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 275 | 230 | 10-30 | 200-580 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 130 | 100 | 5-15 | 120-340 | 280/260 | 220 | 81.4 | 4622×3302×4470 |
